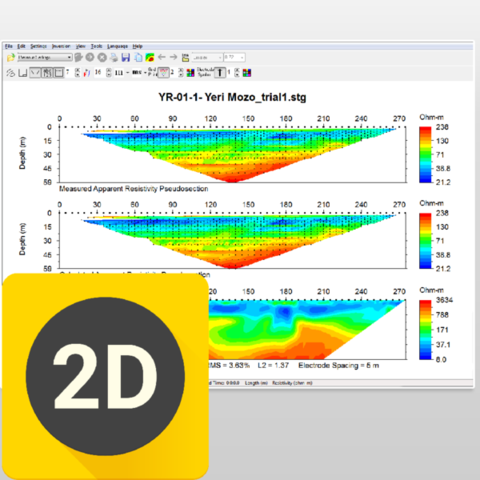

AGI EarthImager™ 2D

AGI EarthImager ™ 2D.

AGI EarthImager ™ 2D é um software de modelagem de inversão bidimensional para imagens de resistividade e polarização induzida (IP) acessíveis. Ele interpreta os dados coletados pelo SuperSting ™ Wi-Fi em apenas alguns cliques, incluindo furos de sondagem paralelos ou em uma linha de superfície.

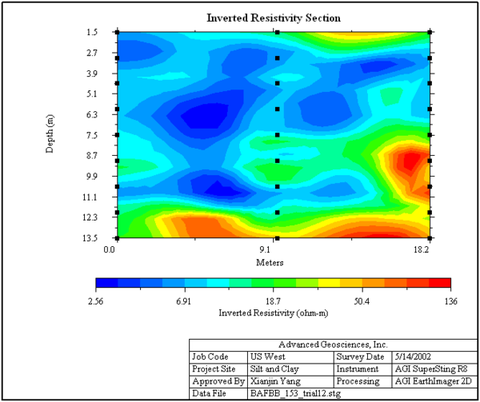

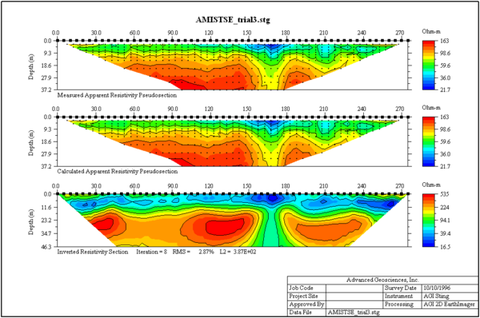

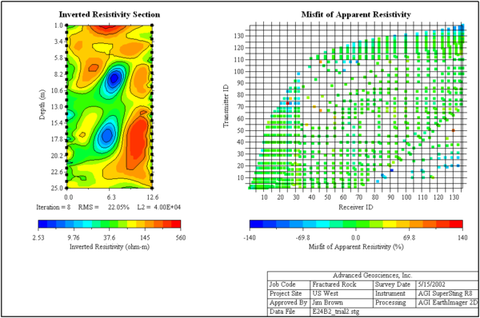

O conjunto de dados, coletado usando instrumentos de imagem de resistividade da terra SuperSting ™ Wi-Fi, é processado em uma seção transversal 2D da terra. Os dados processados ​​podem ser enviados para vários tipos de arquivos e podem ser processados ​​em relatórios prontos para envio ao cliente.

Qualquer matriz ou dados mistos de matrizes de eletrodos da Schlumberger, Pólo-Pólo, Pólo-Dipolo, Dipolo-Dipolo ou Wenner podem ser invertidos. Um “Planejador de Levantamento” especial permite que o usuário insira um modelo geológico e execute um levantamento virtual e então inverta os dados virtuais para ver se o objetivo do levantamento pode ser alcançado.


Principais features

Análise Geofísica
Imagens de Resistividade
Interpretação de Dados Subterrâneos
Modelagem 2D
Visualização de Estruturas Geológicas

Descrição completa

Solicite um orçamento

– Casos de uso:

EarthImager ™ 2D é para uso em indústrias geotécnicas e geológicas, incluindo as seguintes aplicações=

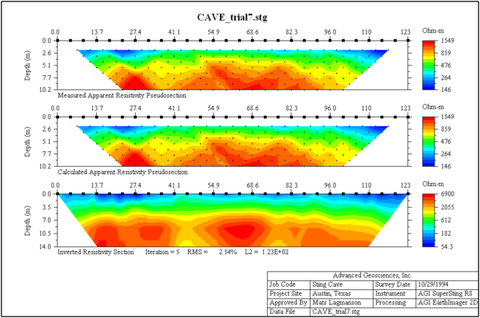

  • Detecção de cavernas e vazios.
  • Mapeamento de profundidade à rocha-mãe
  • Exploração de água subterrânea.
  • Exploração mineral.
  • Mapeamento de derramamentos ambientais.
  • Monitorando o progresso da limpeza ambiental.
  • Mapeamento agregado.


Determinar a melhor localização para um poço em uma área rural subdesenvolvida – de forma que os indivíduos na área circundante tenham acesso a água potável segura e limpa – é um excelente uso do EarthImager ™ 2D. A perfuração é cara e a manutenção da perfuração é ainda mais cara, portanto, se uma organização não governamental (ONG) decidir perfurar um novo poço, ela precisa saber com certeza onde colocá-lo. Usando EarthImager ™ 2D, a equipe de exploração de água subterrânea pode criar um tomograma que mostra onde está o melhor local para um poço de produção.


– Recursos:

  • GUI do Windows amigável.
  • Operação perfeita com instrumentos de resistividade AGI.

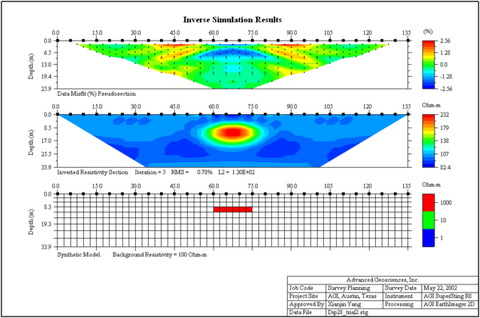

  • Planejador de levantamento com entrada de modelo gráfico, levantamento virtual com o arquivo de comando real e simulação inversa com ruídos Gaussianos especificados pelo usuário.
  • Correção topográfica e impressão de seção de resistividade com características topográficas.
  • Edição de dados para detectar e remover pontos de dados errados e eletrodos ruins.
  • Nenhum limite de software no número de dados ou número de eletrodos.
  • Não há limite no tipo de matriz de eletrodo ou localização do eletrodo.
  • Barra de progresso de inversão para mostrar o status da inversão.

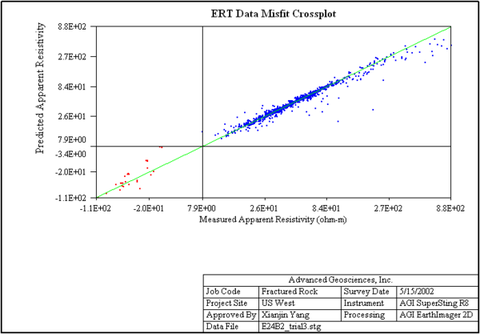

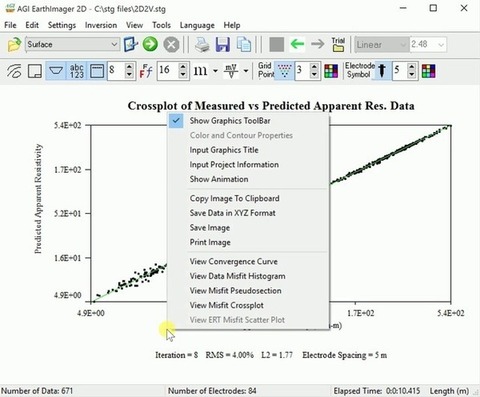

  • Gráfico de dispersão e gráfico cruzado de desajustes de dados.
  • Inversão e deslocamento horizontal de um perfil.
  • Impressão em estilo de plataforma com qualidade de relatório de alta definição.
  • Inversão em lote de muitos arquivos de dados.
  • Criador de comandos de furo para instrumentos AGI SuperSting ™.
  • Suporte para formato de arquivo de dados de outras marcas de instrumentos.


– Métodos e algoritmos:

  • Modelagem direta de diferenças finitas e elementos finitos.
  • Opções de condição de contorno para modelagem direta.
  • Três algoritmos de inversão: mínimos quadrados amortecidos, modelo suave e inversão robusta.
  • Processamento de dados IP por inversão linear.
  • Usa métodos de Gauss-Newton e quase-Newton.
  • Tanto o erro de raiz quadrada média (RMS) quanto as estatísticas de norma L2 para monitorar o progresso da inversão e a convergência.
  • Fonte TrueType do Windows e cores verdadeiras de 24 bits.


– Diversos:

  • Gráficos rápidos com atualização automática e imagem escalonável.
  • Rolagem em tempo real por todas as iterações usando a roda do mouse, criando uma animação “semelhante a um filme”.
  • Supressão de dados ruidosa.
  • Uma interface gráfica de entrada de informações a priori.
  • Curvas de contorno removíveis e supressão automática.
  • Fonte TrueType do Windows e cores verdadeiras de 24 bits.
  • Configurações de usuário rastreáveis ​​e recuperáveis.
  • Botões de ferramentas e menus pop-up para acesso fácil aos itens de menu usados ​​com frequência.
  • Estrutura de diretório de processamento bem organizada e descomplicada.
  • Recurso de salvamento automático de arquivos com opções liga / desliga.
  • Arquivo de registro / saída de inversão recuperável.
  • Podem ser salvos como arquivos de bitmap, JPEG ou metarquivo do Windows em três níveis de resolução.
  • Pode ser salvo no formato XYZ para que possa ser carregado em qualquer software gráfico comercial.
  • Verificação do status da memória do computador para estimar a capacidade de processamento.
  • Exibição da curva de convergência.
