BB Pro Boundary Builder for AutoCAD

BB Pro é um programa que te ajuda a converter uma coleção de linhas, arcos e polilinhas abertas em polilinhas fechadas. Muitos tradutores do AutoCAD para formatos como GDSII e Gerber requerem regiões que são definidas por polilinhas fechadas de largura zero. Converter manualmente um desenho feito usando linhas e arcos em polilinhas fechadas é muito demorado. BBPRO pode reduzir um trabalho de uma hora para um minuto.

Fabricante: Artwork Conversion Software


Descrição detalhada do produto

SOLICITE SEU ORÇAMENTO

Teremos prazer em atendê-lo.
Ao preencher os campos abaixo, você automaticamente concorda com nossos termos de uso e política de privacidade de dados saiba mais

*Campos de Preenchimento Obrigatório


Obrigado por nos contatar, assim que possível retornaremos seu contato.
Erro, tente novamente. Sua mensagem não foi enviada
Descrição detalhada do produto

Como funciona

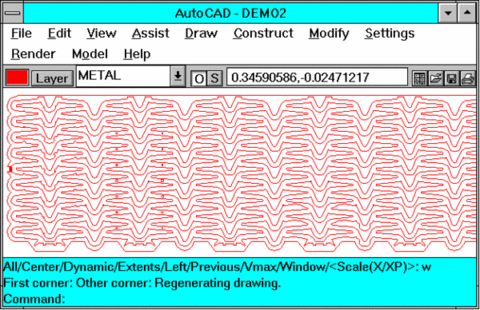

Faça com que a camada escolhida limpe a camada atual. Selecione as entidades que você deseja converter usando qualquer um dos métodos de seleção do AutoCAD - janela, cruzamento etc.

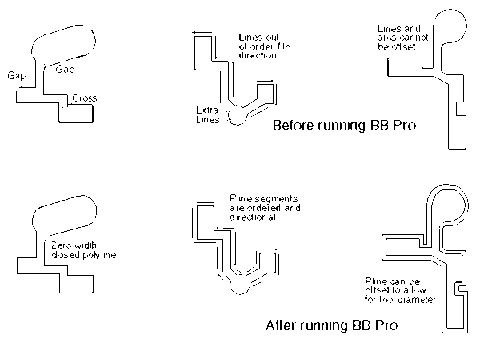

O BB Pro então coleta as linhas, arcos e polilinhas fechadas (somente aqueles com largura zero) e seleciona uma dessas entidades como ponto de partida. Em seguida, procura um ponto final no ponto de partida ou próximo dele. Se for detectado, ele faz uma conexão e repete o processo.

Se ao construir um limite fechado não puder encontrar um ponto de conexão (ou encontrar vários candidatos) o programa dá zoom e pede que o usuário clique na seção de conexão.

Uma vez concluído, o desenho tem todas as polilinhas limpas fechadas em uma camada limite e as linhas e arcos de sobra em uma camada aberta. As operações de limpeza que levaram horas à mão são feitas em minutos com o BB Pro.

BBPRO só funciona na versão em inglês do AutoCAD. Não funciona com o AutoCAD Lite, uma vez que não possui motor Lisp.

Aplicações

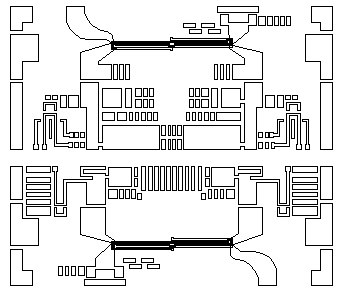

O BB Pro é ideal para designers de PCBs, circuitos de micro-ondas, circuitos de RF e pacotes IC, onde limites fechados são essenciais para a conversão em dados de máscara. Na maioria dos casos, a saída DXF do desenho do AutoCAD será convertida para o formato Gerber ou GDSII - ambos exigindo polilinhas fechados para a conversão de dados de estrutura de tópicos em comandos para a máquina de fazer máscaras.
