CyclePad

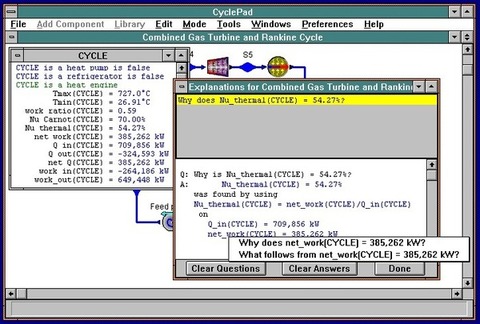

O CyclePad habilita os alunos a construir e analisar uma grande variedade de ciclos termodinâmicos. Uma instalação de explicação de hipertexto proporciona ao aluno o acesso à cadeia de raciocínio subjacente à derivação de cada valor.

Principais features

Simulação de Ciclos Termodinâmicos
Análise de Sistemas de Energia
Visualização Gráfica de Processos
Cálculo de Eficiência Energética
Modelagem de Equipamentos Térmicos

Descrição completa

Solicite um orçamento

O ciclo termodinâmico é um conjunto de componentes que, ou leva em calor e produz energia, ou toma ação e produz alguma transferência de calor, talvez como um frigorífico ou como uma bomba de calor. Exemplos de ciclos termodinâmicos incluem usinas, frigoríficos, fábricas de propulsão e motores. O CyclePad lhe ajuda a especificar a estrutura de seu projeto, em termos das partes do ciclo e como eles estão conectados. Analise seu projetodescobrindo as consequências de suposições que você faz sobre ele. Tais premissas incluem, por exemplo, valores numéricos operando temperaturas e pressões, pressupostos de modelação, por exemplo, se deseja ou não considerar uma turbina como isentrópica.

Realize análises de sensibilidade para entender como diferentes escolhas de seu projeto contribuem para o seu desempenho. Por exemplo, o CyclePad pode descobrir como a eficiência de um sistema muda como uma função de outros parâmetros, tais como a uma temperatura da turbina. Ele realiza análises em estado estacionário em ambos os ciclos abertos e fechados. Em um de ciclo aberto, os componentes estão abertos para a passagem da massa através delas, enquanto que num ciclo fechado diferentes processos ocorrem dentro de um único componente. As turbinas a gás são, portanto, os ciclos abertos, e motores de pistão são ciclos fechados. Note-se que um ciclo de vapor de circuito fechado contendo uma caldeira, turbina, condensador, bomba e ainda é considerado um ciclo aberto.

Realize análises de sensibilidade para entender como diferentes escolhas de seu projeto contribuem para o seu desempenho. O software pode descobrir como a eficiência de um sistema muda como uma função de outros parâmetros.

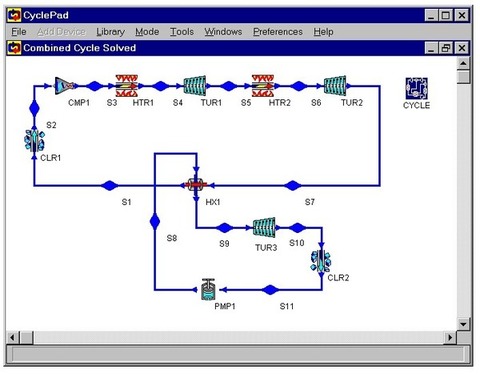

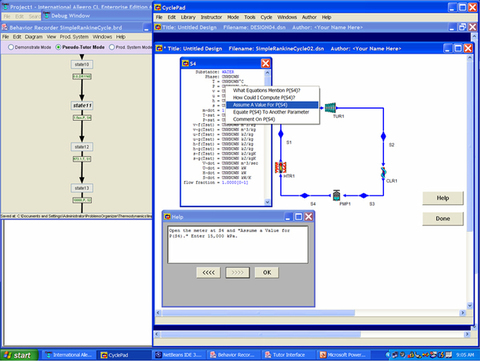

O CyclePad funciona em duas fases, o modo de construir e o modo de analisar. Na primeira fase (construção), você pode usar um editor gráfico para colocar componentes e conectá-los. Enquanto você sempre pode pará-lo a qualquer momento, só é permitido avançar para a próxima fase (análise) quando o CyclePad estiver satisfeito de que seu projeto está totalmente definido, ou seja, quando todos os componentes são ligados através de algum outro componente, e cada material é usado tanto como uma entrada e uma saída para os componentes no desenho. Uma vez que seu projeto é colocado para fora, a verdadeira diversão começa – a fase de análise.

Ao fornecer mais informações, a aplicação deduz mais sobre o sistema físico. Eventualmente, você pode ter preenchido todas as informações relevantes sobre o ciclo, de modo que você tenha valores numéricos para as propriedades, tais como o coeficiente de performance (se você estiver projetando um frigorífico), eficiência térmica (caso esteja projetando um motor de calor), ou outras propriedades de interesse, tais como a quantidade total de trabalho produzida ou consumida por ciclo. Quão longe você vai depende de você. A qualquer momento é possível salvar seu projeto para um arquivo para que você possa continuar trabalhando nele mais tarde, e gerar relatórios que descrevem o estado de sua análise do projeto.

O CyclePad também suporta análises de sensibilidade. Por exemplo, suponhamos que você queira compreender como a eficiência térmica do ciclo varia como uma função da eficiência de um compressor ou outro componente. Tais análises são bastante tediosas para fazer à mão, mas o CyclePad torna muito fácil gerar tais informações para você em forma gráfica.

Requisitos do Sistema

Este software funciona melhor no Windows 95 ou Windows NT. Ele também irá funcionar no Windows 3.1 ou Windows for Workgroups, se você tiver extensões do Microsoft Win32, versão 1.30 ou superior. CyclePad requer um mínimo de 12MB de RAM, mas funciona melhor com 16MB RAM ou mais. Ele requer aproximadamente 10MB de espaço em disco.
