CYMDIST

As análises a seguir estão incluídas no pacote CYMDIST:

• Fluxo de carga desequilibrado
• Alocação e estimativa de carga
• Análise de falhas:

- Fluxo de curto-circuito/falha

- Localizador de falhas

- Série e falha simultânea

- Queda de tensão

• Balanceamento de carga
• Colocação e dimensionamento ideais do capacitor
• Partida do motor
• Análise de lote

Módulos opcionais podem ser adicionados ao CYMDIST para estender a funcionalidade para realizar análises mais aprofundadas e especializadas. Novos módulos são desenvolvidos regularmente para atender às crescentes necessidades dos engenheiros de distribuição.

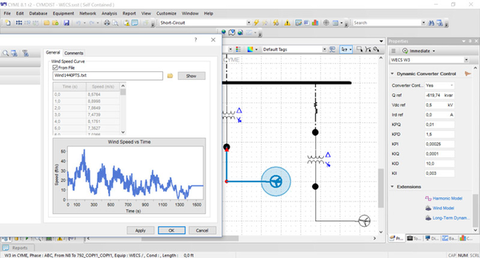

Modelagem e representação precisas

Os recursos de modelagem do editor de rede do software CYME incluem a representação detalhada de todas as partes de uma rede de distribuição, incluindo o sistema primário MV, o sistema secundário LV (radial ou em malha), bem como o sistema de subtransmissão.

Simulações com CYMDIST

O pacote básico do CYMDIST é uma ferramenta abrangente que fornece aos engenheiros de distribuição as principais aplicações para realizar estudos, simulações e análises de planejamento do sistema diariamente.

No núcleo do software estão extensas bibliotecas, modelos e algoritmos detalhados, alinhados com as melhores práticas e padrões do setor; e com base em tecnologias inovadoras de engenharia. Sua interface gráfica totalmente personalizável fornece representação, resultados e relatórios no nível de detalhe necessário.

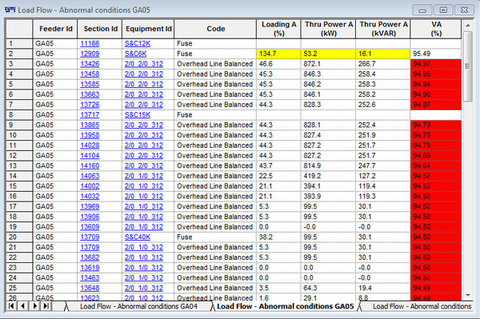

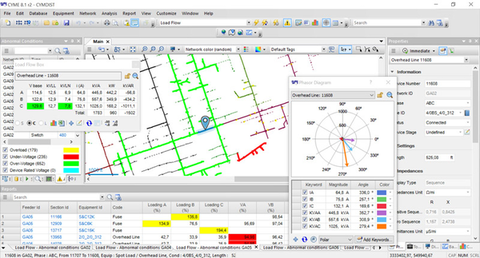

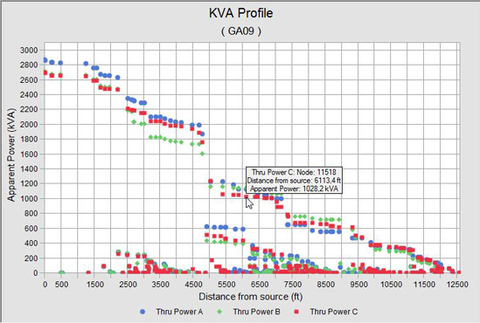

Fluxo de carga

O desempenho em estado estacionário do sistema de energia sob várias condições operacionais são simulados usando a análise de fluxo de carga do CYMDIST. É a ferramenta básica de análise para o planejamento, design e operação de qualquer sistema de energia elétrica.

• Queda de tensão desequilibrada e balanceada - Possui uma técnica iterativa especificamente projetada e otimizada para sistemas radiais ou de malha fraca; e inclui um algoritmo desbalanceado trifásico completo que calcula as tensões de fase.
• Fluxo de carga desequilibrado de Newton-Raphson - leva em consideração redes secundárias subterrâneas (sistemas de rede urbana ou redes spot), instalações de baixa tensão e sistemas de sub-transmissão vinculados aos sistemas de distribuição.

Alocação e estimativa de carga

Essa análise auxilia no desenvolvimento de um modelo de carga preciso, alocando as demandas do alimentador em toda a rede, com base na capacidade conectada ao transformador, nos dados de consumo / cobrança ou nos dados de carga calculados existentes.

Análise de falhas

Composta por várias aplicações, a análise de falhas funciona no suporte do CYMDIST na avaliação de problemas relacionados a falhas no sistema de distribuição.

Ele inclui três métodos de cálculo de curto-circuito: Convencional, ANSI, IEC 60909 © e IEC 61363 ©, Todos os métodos são baseados em modelos multifásicos para solucionar sistemas complexos balanceados / desbalanceados, monofásicos / bifásicos / trifásicos e sistemas de energia radial / altamente de malha.

As aplicações de análise de falhas do CYMDIST também incluem:

• Análise de falha em série - Avalia condições de circuito aberto ou impedância de linha assimétrica no sistema de distribuição.
• Análise simultânea de falhas - estuda o impacto de ocorrer falhas em diferentes locais simultaneamente na rede.
• Localizador de falhas - Avalia possíveis localizações de uma falha na rede.
• Análise de queda de tensão - Estuda o impacto de uma redução repentina da magnitude da tensão causada por falhas na rede ou outros distúrbios, como partida ou sobrecarga do motor.

Balanceamento de carga

A análise do balanceamento de carga é usada para determinar quais cargas ou derivações laterais podem ser reconectadas a diferentes fases, a fim de minimizar as perdas de kW ou equilibrar a corrente, a carga ou a tensão. Ele relata uma série de alterações individuais na rede e a melhoria dos objetivos a cada alteração.

Colocação e dimensionamento ideais do capacitor

Essa análise ajuda a determinar a localização e o tamanho ideais dos bancos de capacitores de derivação para reduzir perdas de kW ou melhorar a tensão do sistema, mantendo um fator de potência desejado. O usuário pode fornecer orientações sobre o tamanho, número e localizações apropriadas dos bancos de capacitores e aprovar se os bancos recomendados devem ser instalados ou não.

Como alternativa, a análise pode fornecer uma lista exaustiva de todos os locais possíveis de colocação de capacitores com impactos associados a tensões e perdas de kW.

Partida do motor

A funcionalidade de partida do motor do CYMDIST determina o impacto de motores de indução ou síncronos que começam no sistema avaliando a oscilação da tensão. Uma ferramenta de estimativa também fornece o maior tamanho de motor monofásico ou trifásico para todos os locais com base na queda máxima de tensão permitida.
