O poder do DSIM

O DSIM é facilmente de centenas a milhares de vezes mais rápido do que qualquer outra ferramenta de simulação no mercado atual.

Modelos de chave física com transições de chave não ideais, capacitores não lineares, indutâncias de barramento parasitas, etc também podem ser simulados sem fazer com que o tempo de simulação aumente exponencialmente como acontece em outras ferramentas.

Repense o que você sabe sobre simulação de microrredes

A maior microrrede simulada com DSIM até agora foi uma microrrede de 10 unidades com 1200 switches, onde os inversores foram definidos como MMCs de ponte H em cascata. 150ms de simulação com DSIM levaram 2:22 minutos, o mesmo sistema em PSIM levaria 138 dias (4,6 meses).

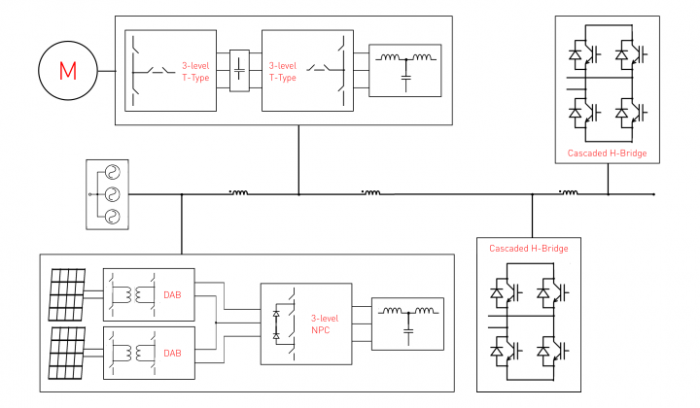

Microgrid

A meta atual para a simulação e projeto de microgrids requer o uso de hardware caro em tempo real ou o uso de modelos médios em uma ferramenta como PSIM. Ambas as abordagens requerem compromisso e abstração do sistema desejado. O hardware de simulação em tempo real é caro e limita coisas como velocidade de comutação, número de comutadores, modelos de máquina etc. para manter a fidelidade em tempo real. A abordagem offline com modelos médios ou subsistemas simplificados pode ocultar problemas subjacentes fundamentais.

A maior microrrede simulada com DSIM até agora foi uma microrrede de 10 unidades com 1200 switches, onde os inversores foram definidos como MMCs de ponte H em cascata. 150ms de simulação com DSIM levaram 2 minutos e 22 segundos, o mesmo sistema em PSIM levaria 138 dias (4,6 meses).

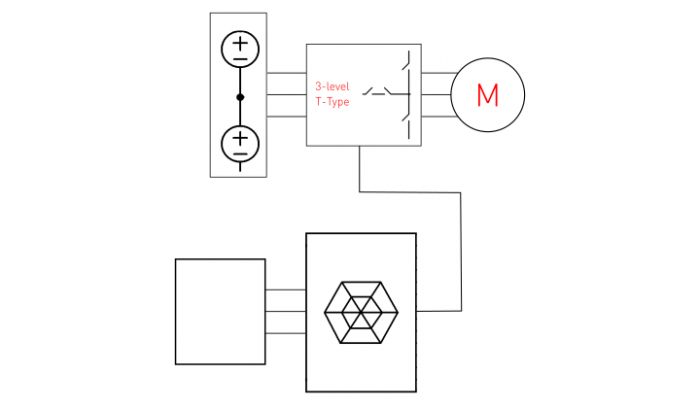

Motor Drivers

Acionamentos de motor são tipicamente longas simulações. Não há uma maneira fácil de evitar isso porque existem duas constantes de tempo que são opostas uma à outra. A frequência fundamental do acionamento do motor, que define a relação de frequência elétrica/mecânica, combinada com a velocidade de chaveamento, requer um pequeno passo de tempo e longas simulações para que o motor atinja o torque e as velocidades de eixo desejadas. Com o aumento de eficiência e o aumento de manuseio de energia fornecido pelos inversores de vários níveis, o número de interruptores necessários para simular também está aumentando. Acrescente a necessidade de entender o trânsito de comutação, as interações parasitas e o tempo morto, um engenheiro exigirá facilmente uma etapa de tempo muito pequena que rapidamente transformará a duração da simulação em horas. Com o DSIM, você terminará em poucos minutos.

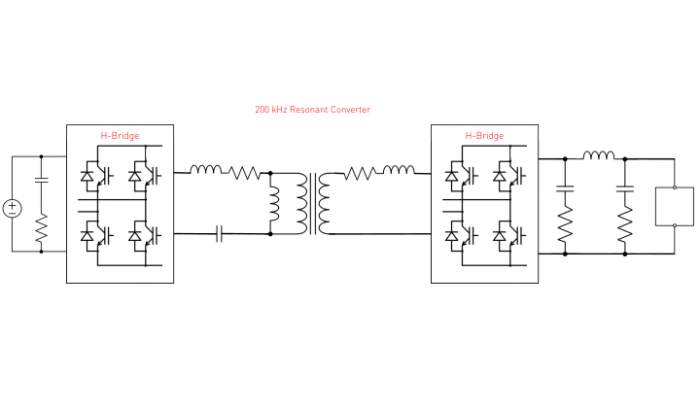

Conversores de alta frequência

Como o DSIM pode lidar facilmente com centenas a milhares de comutadores, faz sentido que ele também possa lidar facilmente com comutação muito rápida. Com dispositivos GaN e SiC empurrando velocidades de comutação em 10s ou 100s de MHz, mesmo conversores simples podem levar muito tempo para simular com ferramentas tradicionais. Adicionar um modelo de switch físico com ferramentas tradicionais vai apenas desacelerar ainda mais as coisas. Obtenha resultados em poucos minutos usando a ferramenta DSIM.

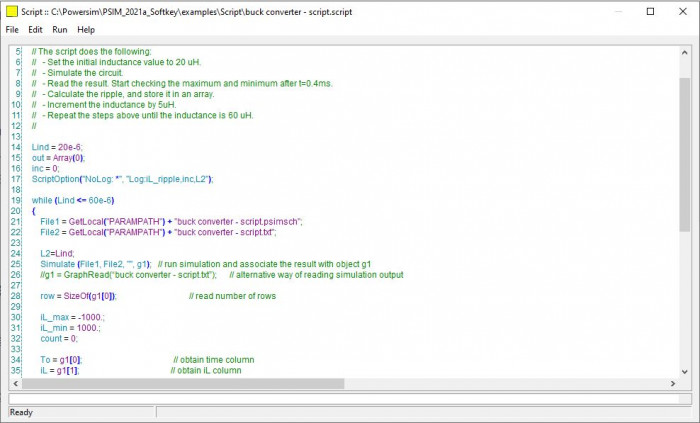

Cenários de teste automatizados e scripts

Uma simulação rápida com um simulador offline regular pode levar um ou dois segundos, mas se a simulação precisar ser executada 1.000 vezes por meio de várias combinações de tolerâncias de componentes e cenários de operação do dispositivo, esses segundos se somarão rapidamente em várias horas. Obtenha resultados em poucos minutos com o DSIM, reduzindo drasticamente o tempo de interação e design de seus projetos.
