ElectricalDesign

Algumas ferramentas do ElectricalDesign:

Modelo de distribuição elétrica

Modele a distribuição elétrica do edifício com quadros, cada um tendo um número de circuitos. A árvore hierárquica fornece uma visão geral da distribuição elétrica. A tabela de circuitos de cada nó possui uma lista detalhada de suas cargas.

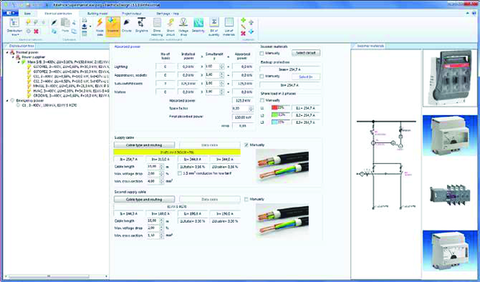

Cálculo de calibragem de cabos

Deixe os cálculos de dimensionamento do cabo determinarem seu tipo de cabo ou tenha um controle completo sobre o procedimento de seleção de cabo.

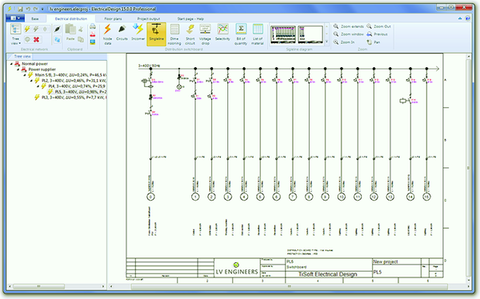

Produza diagramas únicos e desenhos de dimensionamento de gabinetes.

Os diagramas esquemáticos de uma linha são produzidos automaticamente com base na lista de circuitos de cada central. A disposição do gabinete e os desenhos de dimensionamento também são produzidos com base na lista de circuitos e no tamanho do gabinete selecionado.

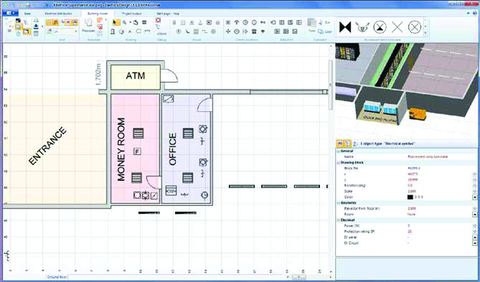

Planos de andares e planos elétricos

Importe uma planta arquitetônica existente e use como plano de fundo ou crie planos de piso usando as ferramentas arquitetônicas incluídas (paredes, aberturas, salas etc.). Símbolos elétricos e rota de cabo são facilmente adicionados usando o método BIM.

Relatórios

Produza relatórios que documentam seu design e cálculos. Os exporte para formatos PDF e RTF.

Funcionalidades

ElectricalDesign te ajuda a projetar instalações elétricas de qualquer edifício, ele também faz todos os cálculos necessários garantindo cumprimento do código e produz uma variedade de desenhos, plantas de piso, esquemas e relatórios.

Ele também irá fornecer uma riqueza de informações que irão ajudá-lo a tomar decisões de design desde o início, evitar materiais e equipamentos maiores que o recomendado e visualizar a instalação antes da construção.

Básico:

• Aplicação BIM integrada e autônoma. Não é um add-on e nenhum add-on é necessário.
• Interface de usuário moderna, baseada em fita.
• Desfazer / refazer etapas ilimitadas.
• Instalação simples

Modelos e desenhos 2D e 3D

• Modelagem simples de elementos arquitetônicos e elétricos e visualização paramétrica completa em 3D
• Editor CAD embutido para edição simples e rápida de desenhos DWG / DXF.

Cumprimento do código

• IEC 60364
• BS 7671
• HD 384

ElectricalDesign possui muitas outras funcionalidades!

Requerimentos do Sistema

Processador: Pentium III ou posterior ou compatível
Sistema Operacional: Windows 10, 8, 7, Vista, XP
Placa de vídeo: Placa gráfica com suporte à versão 3.3 do OpenGL e bom desempenho em 3D. De preferência NVidia ou AMD. Os cartões Intel podem ter alguns problemas de driver. Os cartões sem aceleração 3D são suportados, mas os gráficos podem ser lentos.
RAM: No mínimo 2 GB de RAM
Disco rígido: 300 MB disponíveis de espaço de disco
Resolução da tela: Resolução mínima de 1024x768, recomendado 1920x1080
