SheetCam

Corte a plasma, laser, jato de água e oxigênio

O SheetCam possui muitos recursos úteis para corte a plasma, laser, jato de água e oxi-combustível.

Para máquinas com controle total sobre o eixo Z, é possível programar a altura de perfuração e a altura de corte diretamente. Isso é útil para máquinas executando o Mach3, por exemplo. O SheetCam combinou o Mach3 e um controlador de altura da tocha da CandCNC para uma solução de corte a plasma imbatível.

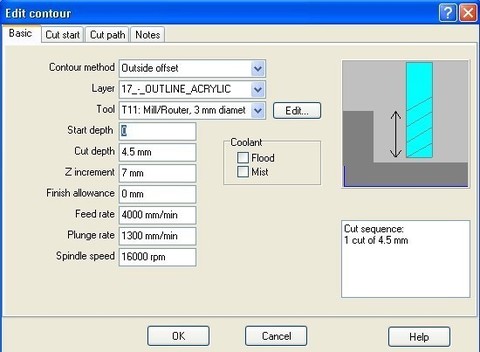

A definição da ferramenta permite definir todos os parâmetros importantes para o corte. Você pode definir quantas ferramentas desejar para diferentes materiais, etc.

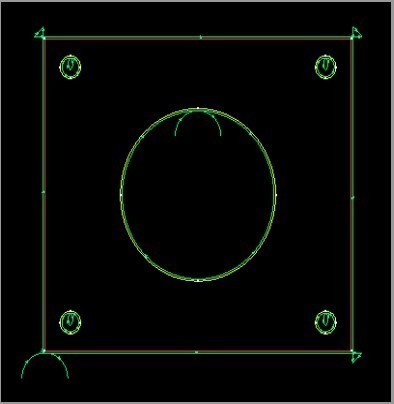

• Largura de Kerf. Desenhe sua peça do tamanho desejado e deixe o SheetCam descobrir onde executar a tocha.
• Pedido de corte automático para garantir que os contornos internos sejam sempre cortados antes dos contornos externos.
• Tempo de pré-aquecimento de combustível oxi.
• Tempo de atraso da perfuração.
• Perfuração opcional na rampa. Em vez de mergulhar diretamente, a tocha cortadora pode subir, reduzindo a quantidade de material soprado de volta para a tocha. Isso aumenta a vida útil dos consumíveis e reduz os cortes defeituosos devido a bicos obstruídos ou obstruídos

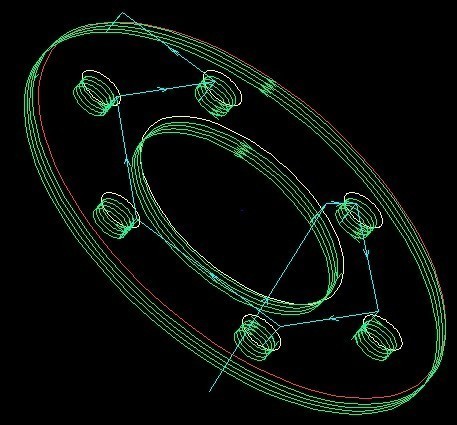

Depois de definir sua ferramenta, você pode configurar o corte. O SheetCam oferece muitas opções para otimizar o corte.

O SheetCam vem com um recurso de importação Excellon para ler os arquivos de broca Excellon padrão do setor. As configurações da ferramenta podem ser importadas de maneira suja do arquivo Excellon, se desejado.

Você não precisa se preocupar em montar sua placa com precisão. Simplesmente use sua máquina para encontrar as coordenadas de dois blocos, insira-os no SheetCam e o desenho será deslocado e girado para alinhar exatamente.

Embora o código G seja teoricamente um padrão, a maioria das máquinas possui seus próprios dialetos. Para superar isso, o SheetCam vem com uma grande variedade de pós-processadores. Eles podem ser ajustados para produzir código para praticamente qualquer máquina. Ao contrário de muitos pacotes CAM, o formato de postagem está disponível e documentado gratuitamente. Se desejar, você pode criar suas próprias postagens. A linguagem de programação usada é versátil o suficiente para lidar com praticamente qualquer coisa que você possa querer que uma máquina faça.

As postagens personalizadas podem ser gravadas com suas especificações. Este serviço é normalmente gratuito, a menos que a postagem seja particularmente complicada. Alguns exemplos de postos especializados incluem máquinas com várias cabeças, por exemplo, um cortador de plasma com uma cabeça de marcação de pucnch.
