Structural Analysis for Fire Scenarios

Análise estrutural para cenários de incêndio:

• Qualquer tipo de geometria de seção
• Aço, concreto armado e materiais livres (por exemplo, isolamento) em uma seção
• Propriedades de material térmico predefinidas e definidas pelo usuário
• Curva padrão temperatura-tempo, curva de incêndio de hidrocarbonetos etc.
• Curvas de incêndio definidas pelo usuário, diferentes cenários de incêndio
• Cálculo do perfil de temperatura na seção através do cálculo não-linear de etapas no tempo
• Transferência de calor por radiação e convecção em cavidades
• Tensões térmicas dependentes da temperatura e curvas tensão-deformação
• Cálculo não linear de etapas no tempo da estrutura com base no método geral de cálculo
• Exibição gráfica das deformações dependentes do tempo, forças internas e reações de suporte
• Cálculo térmico de modelos sólidos

Cálculo térmico:

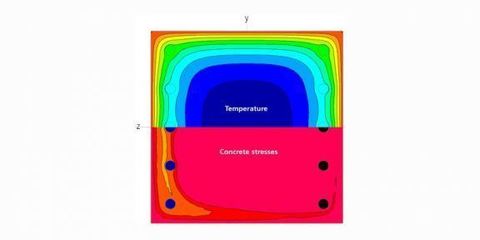

As distribuições de temperatura nas seções são determinadas como parte de um cálculo não-linear no tempo. Vários materiais, como concreto armado, aço ou isolamento, podem ser usados ​​em uma seção. Se necessário, curvas definidas pelo usuário podem ser especificadas para as propriedades térmicas desses materiais.

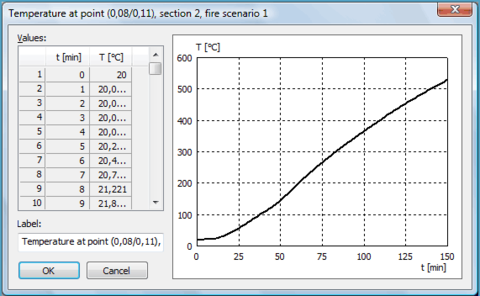

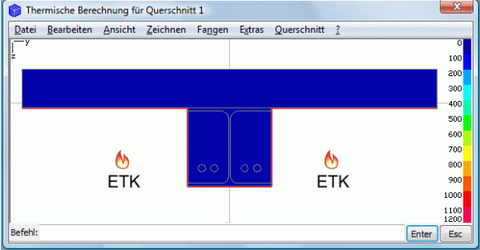

As condições de transferência de calor e as tensões de incêndio necessárias são atribuídas às arestas da seção. A curva temperatura-tempo da unidade, curvas de incêndio definidas pelo usuário ou uma temperatura ambiente constante podem ser selecionadas neste processo. O incremento e a duração do tempo podem ser especificados pelo usuário e depois incorporados na análise térmica e na análise mecânica subsequente. O resultado é um perfil de temperatura para todos os horários especificados.

Análise Mecânica:

Como parte da análise mecânica, é realizado um cálculo de tempo não linear baseado no 'Método de cálculo avançado' das normas EN 1992-1-2, EN 1993-1-2, EN 1995-1-2.

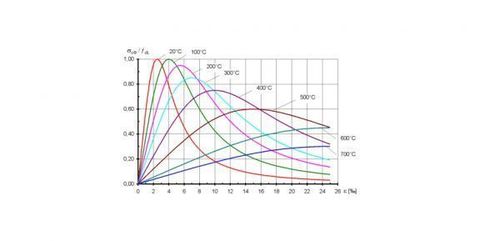

As deformações térmicas e as curvas de tensão-deformação na seção são determinadas usando os perfis de temperatura da análise térmica.

(Exemplo: desenvolvimento de um método de cálculo simplificado para a detecção de proteção estrutural contra incêndio em colunas cantilever de concreto armado, projeto de pesquisa especial S 008)
