Tricalc SCAFF

- Medições e orçamento do andaime integrado no Gest.

Cada elemento utilizado na concepção do andaime está localizado em uma base de dados incluída no programa. O usuário pode definir novos elementos, mesmo de outro fabricante, pois é permitida a importação de arquivos XLS.

No Gest você pode ter a mesma base de dados de elementos. Este programa é utilizado para a gestão de todas as ofertas e orçamentos aceites. Também pode gerir no Gest o controlo da montagem dos andaimes e do stock de elementos no armazém. Assista ao vídeo do orçamento de cadafalso com Gest.

- Verificação estrutural do andaime.

Quando a verificação estrutural de um modelo é necessária, o TRICALC permite converter o modelo do andaime em um modelo estrutural, filtrando os elementos estruturais e aplicando automaticamente as seções a serem consideradas, calculando as cargas de vento e gravidade e definindo a hipotese e combinações para usar, de acordo com a legislação EN 12810-1: 2003, EN 12911-1: 2003 e EN 1991-1-4: 2005 Eurocódigo parte 1, parte 1-4, ações do vento. Uma vez criado o modelo estrutural, todas as funções são adequadas na análise TRICALC, mesmo cálculos de P-Delta de 2ª ordem, até chegar à verificação estrutural de todos os elementos e seus nós com T-CONNECT.

A solução ora apresentada permite sistematizar e otimizar os procedimentos de projeto e verificação destes tipos de estruturas, contando como garantia da sua aplicação a experiência tanto na Metalusa como na Arktec, empresas líderes nos respetivos mercados.

- Tricalc.20 Características do módulo, design, orçamento e detalhamento de andaimes.

• Tipologia de andaimes em roseta e com pinças. Modelos ADAPT e NOR48 da Metalusa. Outros modelos genéricos de tipos de nós em roseta e com grampos.
• Assistente para a definição, passo a passo, dos diferentes modelos de andaimes: linear, redondo, torre de carga, torre industrial e torre de acesso.
• Para cada modelo de andaime são definidos todos os elementos necessários à sua montagem, tanto estruturais como não estruturais (escadas, rodapés, protecções, guarda-corpos ...)
• Visualização tridimensional interativa dos elementos usados.
• Geração do detalhamento de cada elemento necessário para sua montagem, inclusive com seu peso e exportação para XLS para sua apresentação.

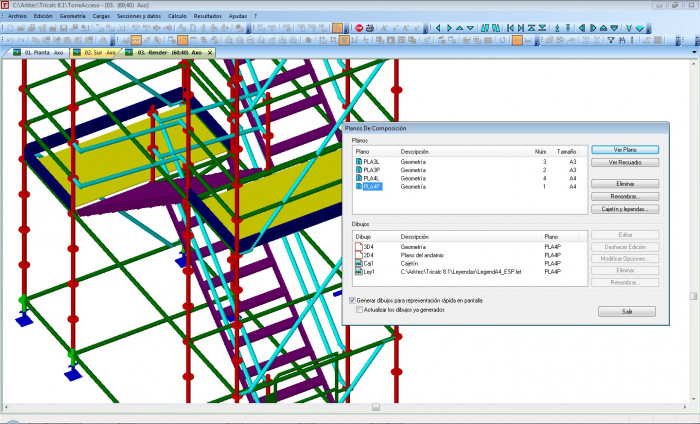

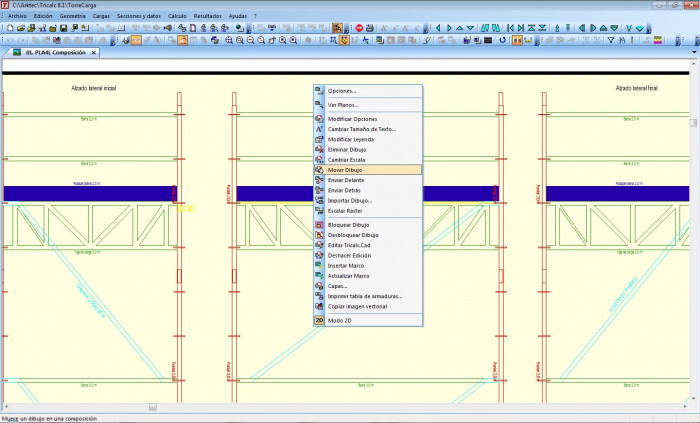

• Utilização automática de planos de composição pré-definidos para apresentação do projeto de andaime com orçamento.
• Criação de uma base de dados com tipos de scaffold, que poderá ser utilizada em outros projetos.

- Novas funções criadas no Tricalc, para sua integração no novo módulo Tricalc.20.

• Recuperação de modelos de andaimes criados com Tricalc.20 para sua análise estrutural.
• Criação automática de cargas gravitacionais e de vento, de acordo com EN 12811-1. Uso de combinações explícitas de hipóteses para fazer as combinações de ações coletadas na legislação.
• Criação automática em nós e membros do modelo de andaime, incluindo suas restrições de suporte nas fixações introduzidas. Criação de grupo de membros com os membros semelhantes do modelo, para uma gestão ágil.
• Cálculo das forças internas em 1ª ordem e 2ª ordem P-Delta, considerando os efeitos adicionais na estrutura deformada.
• Teste do estado tensional de cada membro, de acordo com a EN 12811-1 e a legislação selecionada de cada país: EAE2011 (Espanha), Eurocódigo 3, AISC, NBR ...
• Teste de capacidade de resistência de cada nó, tanto no modo roseta como nas pinças. Listagem de verificações de nós e bases de andaimes, com valores adversos.
