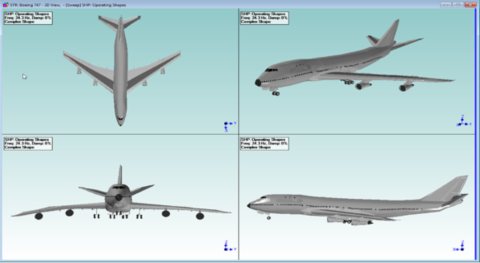

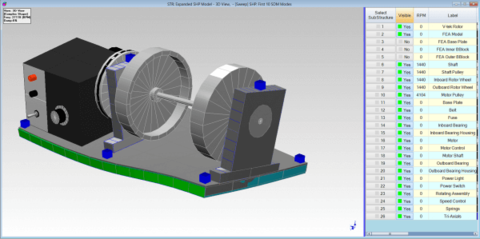

VT-550 Visual Modal Pro

O pacote Visual Modal Pro ™ combina os recursos do pacote Visual Modal ™ com os recursos da opção de Análise Modal Avançada VES-4600.

A opção Análise modal avançada inclui métodos avançados de ajuste de curva de referência múltipla para extrair os parâmetros modais de modos intimamente acoplados ou raízes repetidas de dados FRF de referência múltipla. Esta opção também inclui métodos de diagrama de estabilidade para encontrar modos em dados onde dois ou mais modos são representados por um único pico de ressonância em uma curva Indicador de Modo.

O VT-550 Visual Modal Pro ™ & nbsp; também inclui ferramentas de Análise Modal Operacional. & nbsp; Para casos em que as forças de excitação não podem ser medidas e as respostas apenas de saída são adquiridas, os parâmetros modais ainda podem ser extraídos de um conjunto de espectros cruzados ou ODS FRFs especialmente processados, fornecendo assim um conjunto completo de ferramentas para extrair parâmetros modais das medições feito em qualquer tipo de ambiente de teste.

Fabricante: Vibrant Technology


Descrição detalhada do produto

SOLICITE SEU ORÇAMENTO

*Campos de Preenchimento Obrigatório


Ao preencher os campos abaixo, você automaticamente concorda com nossos termos de uso e política de privacidade de dados
saiba mais
Obrigado por nos contatar, assim que possível retornaremos seu contato.
Erro, tente novamente. Sua mensagem não foi enviada
Descrição detalhada do produto

A estimativa do parâmetro modal (ajuste da curva) é feita em três etapas:

  1. Conte o número de modos usando uma função Indicador de Modo
  2. Estime a frequência modal e amortecimento para cada modo
  3. Estime um resíduo modal (um componente da forma modal) para cada modo e cada medição.


Recursos do Visual Modal Pro TM:


Análise modal multirreferência -


  • Contagem de modo para identificar modos intimamente acoplados e raízes repetidas usando uma função de indicador de modo complexo de múltiplas referências (Multi-Ref CMIF) ou uma função de indicador de modo multivariado de múltiplas referências (Multi-Ref MMIF).
  • Ajuste de curva usando o método polinomial ortogonal Multi-Ref.
  • Ajuste rápido Multi-Ref. Executa automaticamente três etapas de ajuste de curva (modos de contagem, estimativa de frequência e amortecimento para cada modo, estimativa de resíduos para cada modo) com interação mínima do usuário.
  • Ajuste de curva de referência múltipla usando o método de ajuste de curva Z-Polinomial, Complex Exponential ou Alias-Free Polynomial (AF Poly) para estimar grupos estáveis ​​de frequência modal e amortecimento (grupos de pólos estáveis). Todos os pólos são exibidos em um diagrama de estabilidade.

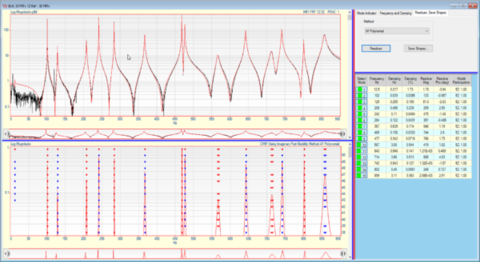

  • Diagrama de estabilidade. Uma exibição gráfica de estimativas de frequência e amortecimento (pólos) em grupos de pólos estáveis ​​com cores diferentes. Todos os pólos são calculados usando tamanhos de modelo de ajuste de curva que variam de 1 a um tamanho máximo de modelo definido pelo usuário.
  • Diagrama de pólos estáveis. Uma exibição gráfica de pólos (estimativas de frequência e amortecimento) em grupos de pólos estáveis ​​com cores diferentes.
  • Grupo Estável de Pólos. Um grupo de pólos em um diagrama de Estabilidade ou Pólos que satisfaz um número mínimo de pólos definido pelo usuário que se encontra dentro das tolerâncias de frequência e amortecimento definidas pelo usuário.
  • Gráfico de complexidade da forma. Uma exibição gráfica dos componentes de forma complexos de uma ou mais formas modais.
  • Classificação da magnitude da forma. Uma exibição gráfica das magnitudes ordenadas dos componentes de forma de cada forma modal.
  • Expansão da forma. Um conjunto de formas com muitos DOFs tem ajuste de curva a uma ou mais formas com poucos DOFs, para criar uma ou mais novas formas com muitos DOFs neles.

Análise Modal Operacional -

  • Janela de deconvolução. Quando esta janela é aplicada a um conjunto de Espectros Cruzados ou ODS FRFs, os parâmetros modais operacionais podem ser extraídos deles usando métodos de ajuste de curva baseados em FRF.
  • Modelo modal dos modos OMA. Um modelo modal (um conjunto em escala de formas modais) pode ser criado a partir de um conjunto de formas operacionais de saída apenas.
  • Indicadores de modo para modos de contagem. Tanto uma função de indicador de modo complexo (CMIF) quanto uma função de indicador de modo multivariada (MMIF) podem ser calculadas e exibidas. Todos os picos de ressonância acima de um limite de ruído rolável são contados automaticamente.
  • Ajuste de frequência e curva de amortecimento. Tanto o método local quanto o polinomial ortogonal global podem ser usados, com termos polinomiais extras para compensar os modos fora de banda.
  • Ajuste da curva de resíduos. Tanto o método polinomial ortogonal quanto o método do cursor de pico podem ser usados.
  • Ajuste rápido. Com um comando, todas as três etapas de ajuste de curva são executadas com o mínimo de interação do usuário.
  • As estimativas de frequência e amortecimento são indicadas graficamente no gráfico Indicador de modo.
  • Uma função de ajuste de curva é sobreposta em cada medição para confirmar graficamente cada ajuste de curva.
  • As medições e bandas de frequência selecionadas podem ser usadas para melhorar suas estimativas de parâmetros modais.
  • Todos os dados de ajuste de curva são salvos com cada medição.
  • FRFs podem ser sintetizados usando os parâmetros dos modos selecionados.
  • Critério de garantia modal (MAC). Um gráfico de barras 3D ou exibição de planilha dos valores MAC entre todos os pares de formas modais. Se MAC = 1, duas formas são iguais. Se MAC <0,9, duas formas são diferentes.
  • Indicador de diferença de forma (SDI). Um gráfico de barras 3D ou exibição de planilha dos valores SDI entre todos os pares de formas modais. Se SDI = 1, duas formas têm os mesmos valores. Se SDI <0,9 duas formas têm valores diferentes.
  • Participação modal. Um gráfico de barras 3D ou exibição de planilha da parte Real, parte Imaginária e Magnitude dos fatores de participação modal que resultam quando um conjunto de formas é ajustado por curva a outro conjunto de formas.
  • As formas de modo podem ser redimensionadas entre formas de modo de resíduo e formas de modo UMM.
  • Os parâmetros modais podem ser importados e exportados usando o Universal File Format (UFF).
