CADISON P&ID Designer

Software de design P&ID inteligente orientado por especificações,

Software CADISON de projeto de tubulação e instrumentação - P&ID Designer é uma solução abrangente para a criação de PFD / P & ID, Instrumentação (medições, conexões, E / S), especificações e cálculos (mídia, especificação de tubos, dimensionamento de bombas, dimensionamento de tubos, etc. ) e geração de relatórios.

É uma solução de engenharia P&ID baseada em regras que efetivamente apóia um engenheiro para projetar com precisão uma planta de acordo com os padrões de engenharia (DIN, EN ISO 10628, ANSI, etc.) e também fornece flexibilidade para configurar o sistema de acordo com os padrões da empresa.

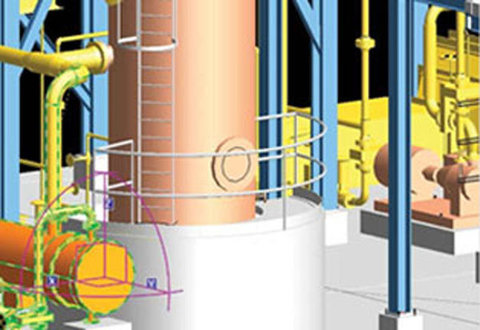

Este software P&ID permite que os processos e diagramas de planejamento do projeto se fundam perfeitamente, de forma que todos os dados relacionados ao projeto fiquem dinamicamente disponíveis para os usuários. Isso, por sua vez, permite a integração de todo o planejamento preliminar do projeto feito anteriormente com a engenharia básica e detalhada e, em seguida, mesclado com o planejamento de layout bidimensional. Obviamente, o acesso a projetos / informações preparados por meio de outros módulos também é possível, como Engenheiro de Projetos e os objetos podem ser facilmente inseridos no fluxograma por meio de Drag & Drop. Sua integração perfeita com outras disciplinas, como o designer elétrico e o designer 3D, garante a consistência e a precisão dos dados em todo o ciclo de vida do projeto.

Fabricante: ITandFactory


Descrição detalhada do produto

SOLICITE SEU ORÇAMENTO

*Campos de Preenchimento Obrigatório


Ao preencher os campos abaixo, você automaticamente concorda com nossos termos de uso e política de privacidade de dados
saiba mais
Obrigado por nos contatar, assim que possível retornaremos seu contato.
Erro, tente novamente. Sua mensagem não foi enviada
Descrição detalhada do produto

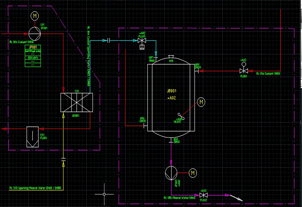

Criação rápida de fluxogramas básicos, de processo e P&ID com base no ambiente de banco de dados:

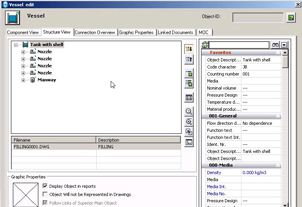

  • Estruturação de projetos baseados em objetos e criação de hierarquia de estruturas de plantas (planta lógica, cálculo, especificações de mídia, etc.). Por exemplo, a unidade está subordinada à bomba.

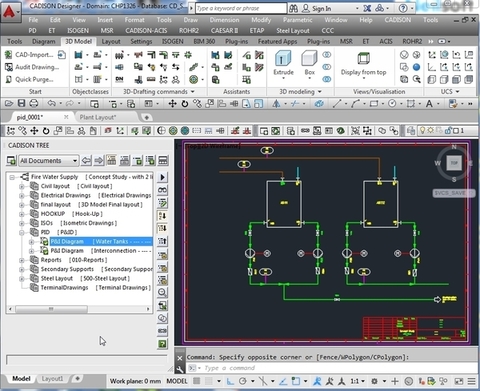

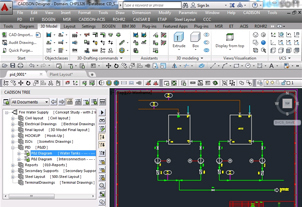

  • Data Project Data / Document Manager (PDM) integrado para rápida criação e rastreamento de projetos, documentos, revisões, etc.

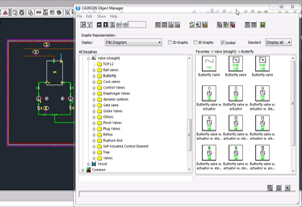

  • Seleção abrangente de bibliotecas de símbolos e catálogos (conforme EN, ISO10628, ANSI, etc.) para fácil colocação no desenho, junto com o ' Editor de símbolos ' para criar novos símbolos (com informações do processo).
  • Pipelines podem ser criados com informações correspondentes, como mídia, classe de tubo, etc.
  • Gerenciamento de direção de fluxo e verificação de consistência em vários desenhos
  • Colocação de montagens predefinidas (conjunto de construção) usando 'Arrastar e Soltar'. (Exemplo: trocador de calor e bocais, válvulas de bloqueio, grupos de bombas, grupos de vasos, etc.)
  • Mudança rápida e fácil entre diferentes padrões e sistema de identificação / etiquetagem livremente definível, como DIN, KKS, etc.
  • Referências cruzadas em vários desenhos.
  • Ferramenta de validação integrada 'Logic Analyzer' para fazer verificações de conectividade, verificações de regras de design para manter a consistência e a qualidade. Também ajuda a rastrear as alterações disponíveis para todos os usuários.
  • Um P&ID criado pode ser exportado como arquivo AutoCAD .dwg.

Recursos de instrumentação integrada para definir no estágio de P&ID:

  • Definição de pontos de medição.
  • Colocação de componentes de instrumentação (de bibliotecas de símbolos) com dispositivos de campo e sinais.
  • Gerenciar todas as informações do objeto em um banco de dados comum, melhorando assim o fluxo de informações entre o planejamento do processo e a instrumentação.
  • Seus diagramas de circuito elétrico estão alinhados diretamente com os parâmetros da engenharia de processo.
  • Equilibre os diagramas de circuito usando os parâmetros da engenharia de processo.
  • Recurso de arrastar e soltar para criar um diagrama de fiação de loop automático.
  • Estrutura de ponto de medição predefinida na forma de ' Típicos '.
  • Uso de ' Típicos ' pré-fabricados para geração gráfica automática (conexões) e apresentação de instrumentação no gráfico de pontos de medição.

Dimensionamento de dutos integrado e cálculos de dimensionamento de bombas de serviço público para estimativa e seleção ideais de equipamentos no estágio de P&ID:

  • O cálculo do dimensionamento do tubo estima com precisão o diâmetro do tubo, a espessura do tubo e a queda de pressão nos tubos, com este usuário pode determinar o diâmetro do tubo com base no fluxo e na velocidade aceitável.
  • As seguintes fórmulas / padrões são adotados no cálculo.
  • Cálculo da queda de pressão (usando a equação de Darcy-Weisbach).
  • Padrão ASME B31.1-2004 para tubulação de energia para calcular a espessura do tubo.
  • Padrão ASME B31.3-2004 para tubulação de processo para calcular a espessura do tubo.

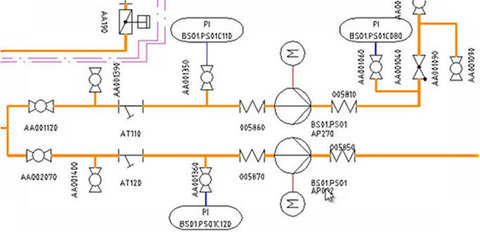

  • Os usuários podem selecionar a bomba apropriada com o recurso de dimensionamento de bomba do CADISON. O cálculo de dimensionamento da bomba faz o cálculo hidráulico para uma bomba centrífuga e estima a carga diferencial, a potência hidráulica, a potência do motor, NPSH disponível, etc.
  • O cálculo do tamanho da bomba é baseado na taxa de fluxo, pressão diferencial total, pressão estática de descarga, pressão estática de sucção e perdas de carga por fricção, parâmetros de potência da bomba, etc.
  • O cálculo da bomba identifica automaticamente as tubulações do lado da sucção e descarga do P&ID com base nos pontos de conexão.

CADISON P&ID tem gerador de relatório embutido para relatórios precisos e planilhas:

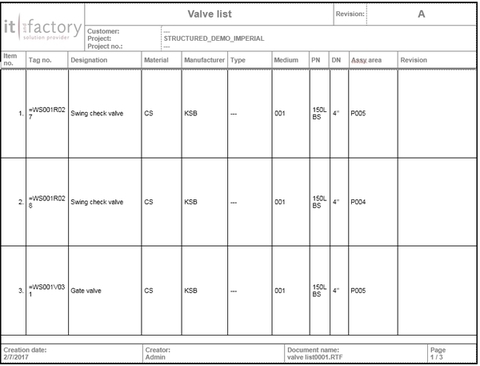

  • O Gerador de Relatório Integrado permite que os usuários gerem vários tipos de relatórios (listas de válvulas, listas de equipamentos, listas de medição, etc).
  • Crie facilmente planilhas de dados em formato .XLSX, PDF, Word usando modelos existentes.
  • O usuário pode pré-configurar os formatos de relatório de acordo com os padrões da empresa.
