CIMCO Edit

- Ferramentas essenciais de edição.

O CIMCO Edit fornece um conjunto abrangente de ferramentas de edição essenciais, necessárias para atender às demandas da edição moderna de programas CNC.

Não tem limitações de tamanho de programa e inclui opções específicas de código CNC, como numeração / renumeração de linha, tratamento de caracteres e localizador de intervalo XYZ. Ele também possui funções matemáticas, incluindo matemática básica, girar, espelhar, compensação de ferramenta e translação. CIMCO Edit oferece todas as funções esperadas de um editor, incluindo edição de texto arrastar e soltar. O melhor de tudo CIMCO Edit é completamente configurável e é facilmente adaptado a qualquer ambiente de edição de programa CNC existente.

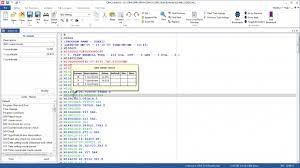

- Edição mais rápida com NC-Assistant.

O NC-Assistant torna a edição do código NC mais rápida e fácil do que nunca. Aponte para qualquer código M ou G e o NC-Assistant identificará o código, permitindo que você modifique os valores usando uma interface interativa vinculada ao código CNC. Insira os valores desejados para qualquer registro e o NC-Assistant atualiza o código CNC automaticamente.

O NC-Assistant no CIMCO Edit permite inserir e editar rapidamente ciclos e operações complexas. O CIMCO Edit inclui ciclos e macros integrados para as operações mais comuns, como início de programa, parada de programa e troca de ferramenta. Você também pode gravar ou criar ciclos e macros personalizados para as operações mais comuns em suas configurações e aplicativos específicos.

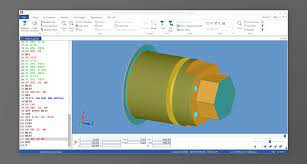

- Backplotter gráfico.

O retroprojetor 3D Mill / 2D Lathe lida com os programas CNC de fresamento de 3 eixos e torno de 2 eixos com plotagem progressiva e reversa contínua. Edite o programa CNC e a atualização será refletida automaticamente no gráfico. Analise o gráfico com zoom dinâmico, panorâmica, rotação e funções de medição. O CIMCO Edit oferece suporte à visualização sólida do código NC com verificação de colisão do porta-ferramenta e detecção de goivagem.

- Comparação Inteligente de Arquivos.

O CIMCO Edit apresenta uma comparação de arquivos lado a lado rápida e totalmente configurável, permitindo ao usuário identificar rapidamente as alterações do programa CNC (mostradas em 2:40 no vídeo). A comparação de arquivos identifica linhas alteradas e excluídas / inseridas, mas ignora alterações de formato triviais, como renumeração e espaçamento de bloco. As diferenças são exibidas uma linha por vez, todas de uma vez ou impressas lado a lado para revisão offline.

- Recursos poderosos.

CIMCO Edit é o editor preferido dos programadores CNC profissionais que exigem uma ferramenta de comunicação e edição confiável, completa e profissional.

• Manuseio de grandes programas CNC.

Manuseio até dos maiores programas CNC - rápido. Limitado apenas pela quantidade de memória do seu PC.

• Funções específicas do código CNC.

Funções específicas do código CNC, incluindo numeração / renumeração de linha, tratamento de caracteres, localizador de intervalo XYZ e muito mais ...

• Configurações específicas de tipo de arquivo.

Configurações específicas de tipo de arquivo oferece uma gama de opções, incluindo cores modais, novas opções de numeração / renumeração específicas de “tipo”, registro automático de extensões e muito mais ...

• Funções Matemáticas.

Funções matemáticas incluindo matemática básica, rotação, espelho, compensação de ferramenta e translação.

• Comunicações DNC RS-232.

Comunicações DNC RS-232 confiáveis ​​e configuráveis. NOTA: Com o CIMCO Edit, você pode adquirir opcionalmente até 16 links DNC de 1 porta para comunicações simultâneas com até 16 CNCs.

• Comparação de arquivos lado a lado.

Nossa comparação de arquivos é rápida e totalmente configurável, permitindo que os usuários escolham se querem ver as diferenças uma linha / seção por vez ou todas de uma vez. Nosso arquivo de comparação suporta até mesmo impressão lado a lado para revisão offline.

• Suporte para arquivos Mazatrol.

Está disponível um add-on que permite a visualização de arquivos Mazatrol para torneamento, diretamente no CIMCO Edit.

• Suporte para arquivos STL.

Os arquivos STL agora podem ser carregados no backplotter. Isso ajuda na verificação do código NC que é executado na máquina CNC. Arquivos STL da peça acabada e acessórios podem ser facilmente gerados a partir de sistemas CAD / CAM.

• Simule códigos Haas G exclusivos.

Suporta códigos Haas G exclusivos na simulação de caminhos da ferramenta. Os ciclos Haas comumente usados ​​incluem G12 / G13 para bolsões circulares, G70 / G71 / G72 para padrões de perfuração, G150 para fresamento de bolsos, G53 para posição segura da ferramenta e M97 para sub-rotinas locais.

• Fresa 3D / Torno 2D Backplotter Open-GL

Excelente plotter traseiro Open-GL para fresamento 3D / torno 2D - plote seus programas CNC de fresagem de 3 eixos e torno de 2 eixos dentro do CIMCO Edit com plotagem sincronizada progressiva e reversa contínua. Agora com suporte aprimorado para simulação de controles Millplus, Fanuc, Heidenhain e Siemens.

• Assistente de código com NC-Assistant.

Mova o cursor para qualquer código M ou G e o NC-Assistant identificará o código e permitirá que você modifique os valores usando uma interface interativa.

• Suporte de ciclo / macro para ciclos complexos.

O suporte a ciclo / macro permite aos usuários adicionar / editar rapidamente ciclos e operações complexas.

• Edição de arrastar e soltar.

CIMCO Edit suporta edição de arrastar e soltar.

• Impressão configurável.

O CIMCO Edit sempre ofereceu várias opções de impressão, incluindo recursos do padrão ISO. Você pode escolher imprimir seus arquivos em até quatro colunas para economizar papel.

• Ajuste a edição CIMCO ao seu fluxo de trabalho.

Sistema abrangente e opções de recursos para maximizar sua produtividade; configure o programa para funcionar da maneira que você trabalha.

• Salvar backplots NC como arquivos DXF.

Suporta salvar backplots NC como um arquivo DXF. Cada ferramenta é salva em uma camada ou nível separado. Os movimentos rápidos são mostrados em vermelho e os movimentos de alimentação são verdes. Quaisquer movimentos de hélice no programa NC são quebrados em linhas. Programas de fresamento de 3 eixos no plano superior e caminhos da ferramenta de torno são suportados no momento.
