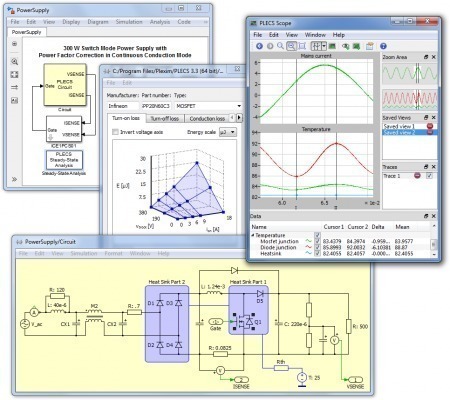

Junto com a PLECS, está inclusa uma galeria de componentes, que abrangem os aspectos elétricos, magnéticos, térmicos e mecânicos dos sistemas de conversão de energia e seus controles. Os circuitos elétricos são capturados com um editor esquemático de uma maneira familiar e intuitiva para engenheiros elétricos. Os componentes principais da elétrica, como semicondutores, indutores e capacitores são colocados no diagrama de circuitos e simplesmente conectados por fios de desenho.

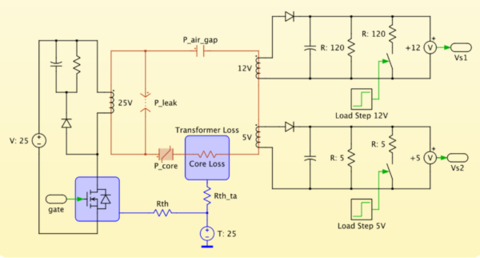

A segunda foto acima, é um circuito da PLECS que modela um conversor de flyback com duas saídas secundárias. As perdas do interruptor principal e do transformador são capturadas por um dissipador de calor virtual e acopladas no domínio térmico para a avaliação da temperatura. O transformador é representado por um circuito equivalente magnético que modela a curva de saturação B-H do material do núcleo.

“Usar PLECS para simulação muito corresponde à forma como os engenheiros elétricos pensam: a construção de modelo é simples e os cálculos são executados tanto confiável como rapidamente.”

– Ralf Juchem, SMA Technologie AG.
