RapidIllustrator

IMPORTAÇÃO DE DADOS

O RapidIllustrator permite importar modelos 3D em vários formatos CAD, incluindo CATIA, NX, JT, SolidEdge, etc. Ao importar dados, os modelos 3D são otimizados e um conjunto de representações com várias qualidades de superfície é criado.

EDITANDO MODELOS 3D

Com o RapidIllustrator, o usuário pode editar modelos 3D de maneira fácil e rápida antes de gerar imagens 2D:

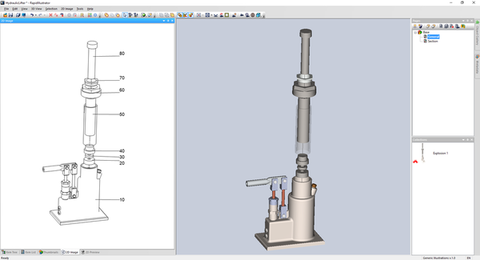

• Crie vistas explodidas

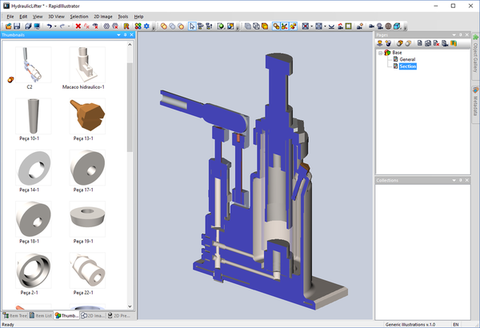

• Criar planos de seção
• Editar materiais
• Aparar itens
• Editar transparência do item
• Adicione objetos paramétricos como mangueira, mola, texto explicativo etc. da galeria de objetos expansíveis.

GERAÇÃO DE ILUSTRAÇÕES 2D

• Gere ilustração 2D do modelo 3D com um clique do mouse.
• Gere frases explicativas automaticamente.
• Formatos suportados: CGM, SVG, JPG e PNG.

ATUALIZAÇÃO DE ILUSTRAÇÕES 2D

• Possibilidade de atualização semiautomática de imagens 2D quando os dados CAD iniciais são atualizados.
• Publicação
• O RapidIllustrator é fornecido junto com o componente de especificação de um tipo especial - Ilustrações genéricas. Especificações personalizadas com estilos personalizados e conjuntos personalizados de dados de saída podem ser criados sob demanda.
• Capacidade de criar publicações em HTML sem plug-ins para visualizar ilustrações 3D / 2D criadas.
• Capacidade de criar publicações em PDF.
