Subrel

Fabricante: General Reliability

SUBREL calcula a confiabilidade de estações de energia. Com ele, é possível também calcular o impacto das quedas de estação sobre a confiabilidade do sistema, melhorando assim a transmissão de energia.

Ver descrição detalhada

SOLICITE UM ORÇAMENTO


Descrição detalhada

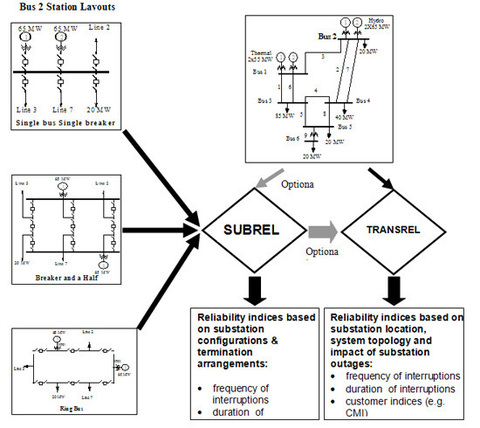

SUBREL é um programa de computador para calcular índices de confiabilidade para uma subestação de energia elétrica e para uma estação geradora. O software pode ser usado como uma ferramenta independente ou pode ser usado com TRANSREL (Trasmission Reliability) para estudar o impacto das quedas de estação sobre a confiabilidade do sistema.


Observou-se que o equipamento de subestação contribui de forma significativa para as interrupções do sistema. Portanto, é necessária a inclusão das estações com interrupções com o planejamento e a operação. A quantificação da confiabilidade do sistema vai ajudar a priorizar projetos, realizar análises de custo-benefício e a desenvolver diretrizes de confiabilidade.


Características gerais:

  • Calcula índices de confiabilidade para uma subestação com uma simulação de toda a mudança automática, transferências e cortes de carga;
  • Fornece uma base para a análise de risco/benefício contra investimentos;
  • Inclui impacto da confiabilidade da subestação na confiabilidade do sistema para avaliação da confiabilidade geral do sistema, em conjunto com TRANSREL;
  • Ajuda no desenvolvimento de padrões de projeto e na avaliação dos benefícios da nova tecnologia em automação de subestações;
  • E muito mais!


Uma ferramenta fácil de usar:

  • Facilita a preparação de entrada para a representação da configuração da subestação;
  • O usuário não precisa fornecer dados se eles não estão disponíveis. O software fornece automaticamente os valores padrão com base em estatísticas publicadas;
  • O usuário não precisa fornecer uma sequência de mudança automática após uma falha.


SUBREL distingue interrupções forçadas "primárias" de "secundárias". Uma interrupção primária é a queda de iniciador, por exemplo, uma falha em uma linha ou em um componente da subestação. A interrupção secundária ocorre como resultado do não funcionamento ou funcionamento incorreto de um dispositivo de interrupção de falha (como um disjuntor preso) ou das ações que são tomadas na sequência de uma queda de energia (por exemplo, abrir um interruptor ou um disjuntor para isolar a seção defeituosa).


Pode ser visto que, mesmo para uma configuração de subestação pequena o número de eventos de interrupção considerados pelo software é grande. Deve também ser notado que, para cada evento, SUBREL determina todos os índices de confiabilidade exigida pela realização de cálculos baseados na teoria de Markov.

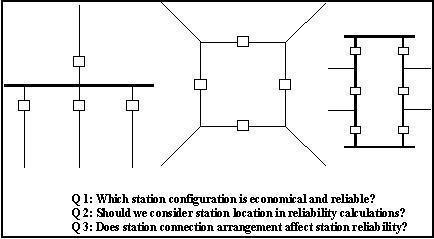

SUBREL pode ser utilizado para simular uma subestação por si só. Também pode simular várias subestações interligadas por linhas simultaneamente, considerando apenas os eventos de interrupção resultantes de perda de continuidade no caminho do fluxo de energia.


Ele também pode ser usado em conjunto com o programa do TRANSREL de confiabilidade do transporte. Basicamente, para cada subestação no sistema, o software determina todos os eventos de interrupção de equipamentos na subestação que resultaram em falhas de componentes do sistema.
