Working Model 2D

• Controle o movimento de um objeto sob parametros especificos de simulação.
• Registre e exiba dados de simulação em tempo real.
• Poderosa simulação e análise 2D de movimentos cinemáticos e dinâmicos baseados em física.
• Fornece soluções precisas para problemas complexos de engenharia de simulação de movimento.
• Economiza tempo e dinheiro evitando falhas onerosas nos protótipos e nos produtos.

FORMATO 2D SUPORTADO

Formato de arquivo DXF

PROPRIEDADES E RECURSOS ESTRUTURAIS

• Tipos de estrutura: círculo, caixa, polígono e lisa (beiradas de ranhura b)
• Massa, densidade, geometria, centro da massa, ponto de inércia, velocidade e velocidade angular, carga eletrostática e muito mais
• Controle o traçado de movimento de uma estrutura
• Detecção automática de colisão e resposta
• Atrito estático e cinético automaticamente aplicados

RETENTORES

• Pino, rigidez, slot, slot chaveado e junções de slot curvo
• Barras, cabos, polias e engrenagens
• Mola/amortecedor linear e rotacional

IMPULSIONADORES DE MOVIMENTO

• Motor
• Acionador
• Força
• Força de torção

Retentores e impulsionadores podem ser definidos por entradas numéricas ou de equação no editor de fórmulas, ou com dados tabulares.

SISTEMAS E FÓRMULAS DE UNIDADES

SI, Inglês, CGS e definido pelo usuário

PARMETROS MENSURÁVEIS

• Posição
• Velocidade
• Aceleração
• Impulso
• Impulso angular
• Força de retenção e força de torção
• Gravidade, eletrostática e força do ar
• Energia cinética, energia potencial gravitacional e potência

Registre e exiba dados de simulação em tempo real com medidores gráficos e digitais.

CONTROLE DE SIMULAÇÃO

• Avançar, parar, reiniciar, dar um único passo ou interromper a simulação em qualquer momento.
• Controle a precisão da sua simulação modificando os passos de integração e animação e as tolerância de configuração.
• Sobreponha várias simulações

CONTROLES INTERATIVOS

• Conexão DDE para Excel e MatLab
• Linguagem de script completa, estilo "Visual Basic", com depurador interno
• Botões de menu e script
• Modo "Player" para criação de conteúdo

VISUALIZAÇÃO

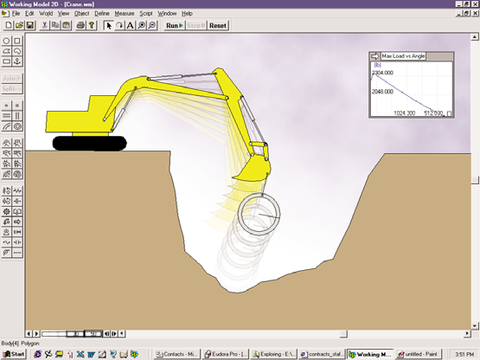

• Controle o traçado de movimento de uma estrutura ou do respectivo centro da massa.
• Anexe gráficos às estruturas
• Imagens na rotação de estruturas
• Centro de massa do sistema de exibição
• Múltiplos quadros de referência em movimento

SCRIPTS

• Otimizar
• Criar retenção
• Documentar modelo
• Zoom para ampliar
• Medir distância entre pontos
• Girar polígono
• Execução de múltiplos arquivos
• Atrito do pino
• Atrito do slot
• Amortecedor do slot
• Flexbeam
• Ponto de rompimento e curvatura

SAÍDA

• Arquivos de vídeo AVI para reexecução
• Dados de medidor das simulações para arquivo de dados tabulares

IMPRESSÃO

• Imprime uma imagem da sua simulação ou de seus dados de medidor

ESPECIFICAÇÕES DE SISTEMA

• Microsoft Windows NT® 4.0 ou Windows 95/98/Me/2000/XP
• PC Pentium
• 16 MB de RAM (mínimo)
• Placa de vídeo e monitor com capacidade para, pelo menos, cores 16 bits
• Unidade de CD-ROM
